Planisteel

Carrara предлагает полный ассортимент уплотнителей Metallic gaskets: спирально-навитые уплотнители, двойные с покрытием и кольцевые соединения. Продукция компании широко применяется в промышленности.

Клапаны

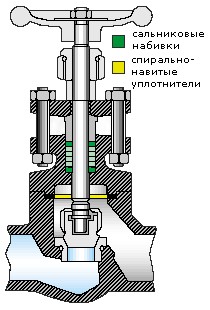

Carrara предлагает спирально-навитые уплотнители для проходных запорных вентилей, шиберных вентилей и шаровых затворов, а также для специализированных регулирующих клапанов и оборудования. Компания обладает многолетним опытом в области разработки высокоэффективных и износостойких уплотняющих систем для набивочных камер с учетом индивидуальных требований.

Carrara оперативно реагирует на изменение требований, предъявляемых к ее продукции, а также проводит консультации по техническим вопросам.

Фланцевые соединения

Carrara предлагает ассортимент спирально-навитых уплотнителей для широкого применения, в том числе для рельефных поверхностей, фланцев с выступом и пазом, а также шпунтовых соединений. Материал (сталь) и размеры уплотнителей отвечают всем современным требованиям и нормам.

Carrara разрабатывает свою продукцию в тесном контакте с потребителями, с учетом их пожеланий и предложений.



Утечка и неровности на фланцевых поверхностях

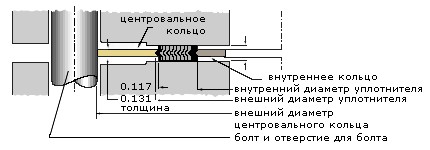

Уплотнение долговечно только тогда, когда прокладка установлена правильно. Кроме того, не последнюю роль играет состояние фланцевой поверхности, на которую устанавливается прокладка.

На утечку влияют дефекты на фланцевых поверхностях и усилие затяжки болтов фланцевого соединения. При установке спирально-навитых уплотнителей следует учитывать эти два фактора.

Дефекты на фланцевых поверхностях особенно влияют на утечку быстро испаряющихся жидкостей, а также сказываются на работе высоковакуумных клапанов и фланцевых соединений.

Усилие затяжки болтов должно быть тщательно рассчитано. Объем утекающей жидкости обратно пропорционален усилию затяжки. Небольшая утечка в одном фланцевом соединении может означать значительную суммарную утечку в системах с тысячами фланцевых соединений.

Упругость уплотнителя

С помощью передовой технологии, компания Carrara производит спирально-навитые уплотнители в строгом соответствии с требованиями, предъявляемыми к сжимаемости и упругости.

Используйте продукцию Carrara, и вы сразу увидите ее преимущества!

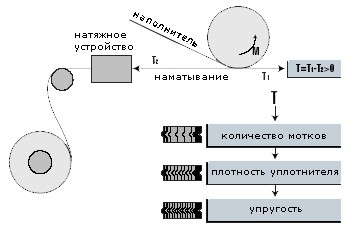

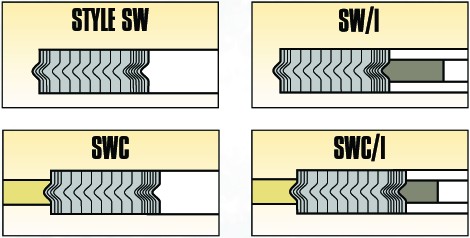

Намотка стальной спирали осуществляется с определенным дифференциальным натяжением. Количество мотков устанавливается заранее. От количества мотков зависит плотность и, следовательно, коэффициент упругости уплотнителя.

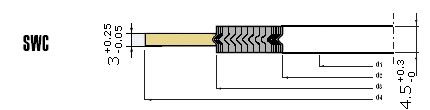

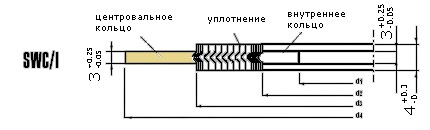

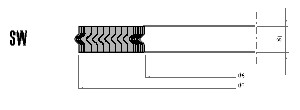

Размер фланца	Внешний диаметр уплотнителя		Внутренний диаметр уплотнителей по классам				Внешний диаметр центровального кольца по классам
	Классы 150, 300, 400, 600	Классы 900, 1500, 2500	150	300	400	600	150	300	400	600
1/2	31.75	31.75	19.05	19.05	-	19.05	47.75	54.10	-	54.10
3/4	39.62	39.62	25.40	25.40	-	25.40	57.15	66.80	-	66.80
1	47.75	47.75	31.75	31.75	-	31.75	66.80	73.15	-	73.15
1 1/4	60.45	60.45	47.75	47.75	-	47.75	76.20	82.55	-	82.55
1 1/2	69.85	69.85	54.10	54.10	-	54.10	85.85	95.25	-	95.25
2	85.85	85.85	69.85	69.85	-	69.85	104.90	111.25	-	111.25
2 1/2	98.55	98.55	82.55	82.55	-	82.55	123.95	130.30	-	130.30
3	120.65	120.65	101.60	101.60	-	101.60	136.65	149.35	-	149.35
4	149.35	149.35	127.00	127.00	120.65	120.65	174.75	181.10	177.80	193.80
5	177.80	177.80	155.70	155.70	147.57	147.57	196.85	215.90	212.85	241.30
6	209.55	209.55	182.62	182.62	174.75	174.75	222.25	250.95	247.65	266.70
8	263.65	257.30	233.42	233.42	225.55	225.55	279.40	308.10	304.80	320.80
10	317.50	311.15	287.27	287.27	274.57	274.57	339.85	361.95	358.90	400.05
12	374.65	368.30	339.85	339.85	327.15	327.15	409.70	422.40	419.10	457.20
14	406.40	400.05	371.60	371.60	361.95	361.95	450.85	485.90	482.60	492.25
16	463.55	457.20	422.40	422.40	412.75	412.75	514.35	539.75	536.70	565.15
18	527.05	520.70	474.72	474.72	469.90	469.90	549.40	596.90	593.85	6123.90
20	577.85	571.50	525.52	525.52	520.70	520.70	606.55	654.05	647.70	682.75
24	685.80	679.45	628.65	628.65	628.65	628.65	715.55	774.70	768.35	790.70

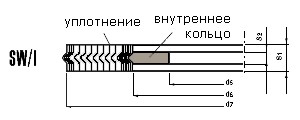

Внутренний диаметр внутреннего кольца согласно таблице 1

Размер фланца	Давление по классам
	150	300	400	600	900	1500	2500
1/2	14.22	14.22	-	14.22	-	14.22	14.22
3/4	20.57	20.57	-	20.57	-	20.57	20.57
1	26.92	26.92	-	26.92	-	26.92	26.92
1 1/4	38.10	38.10	-	38.10	-	33.27	33.27
1 1/2	44.45	44.45	-	44.45	-	41.40	41.40
2	55.62	55.62	-	55.62	-	55.32	55.32
2 1/2	66.54	66.54	-	66.54	-	63.50	63.50
3	81.02	81.02	-	81.02	81.02	81.02	81.02
4	106.42	106.42	106.42	106.42	106.42	106.42	106.42
5	131.82	131.82	131.82	131.82	131.82	131.82	131.82
6	157.22	157.22	157.22	157.22	157.22	157.22	157.22
8	215.90	215.90	209.55	209.55	209.55	206.24	200.15
10	268.22	268.22	260.35	260.35	260.35	257.81	247.65
12	317.50	317.50	317.50	317.50	314.45	314.45	292.10
14	349.25	349.25	349.25	349.25	.42.90	339.85	-
16	400.05	400.05	400.05	400.05	393.70	387.35	-
18	449.32	449.32	449.32	449.32	444.50	438.15	-
20	500.12	500.12	500.12	500.12	495.30	488.95	-
24	603.25	603.25	603.25	603.25	603.25	577.85	-

"DIN 2632 - 2638"



Номинальный диаметр, мм	d1	d2	d3 PN		d4 PN
			до 40 мм	64 - 100	10	16	25	40	64	100
10	18	24	36		46	46	46	46	56	56
15	22	28	40		51	51	51	51	61	61
20	27	33	47		61	61	61	61	72	72
25	34	40	54		71	71	71	71	82	82
32	43	49	65		82	82	82	82	90	90
40	48	54	70		92	92	92	92	103	103
50	57	66	84		107	107	107	107	113	119
65	73	82	102	104	127	127	127	127	137	143
80	86	95	115	119	142	142	142	142	148	154
100	108	120	140	144	162	162	168	168	174	180
125	134	146	168	172	192	192	194	194	210	217
150	162	174	196	200	217	217	224	224	247	257
175	183	195	221	227	247	247	254	265	277	287
200	213	225	251	257	272	272	284	290	309	324
250	267	279	307	315	327	328	340	352	364	391
300	318	330	358	366	377	383	400	417	424	458
350	363	375	405	413	437	443	457	474	486	512
400	414	426	458	466	488	495	514	546	543	572
500	518	530	566	574	593	617	624	628	657	704
600	618	630	666	674	695	734	731	474	764	813



Класс (IBS)
150	300	600	900	1500	2500	R
Размеры
	1/2	1/2				R11
				1/2		R12
	3/4	3/4			1/2	R13
				3/4		R14
1						R15
	1	1		1	3/4	R16
1.1/4						R17
	1.1/4	1.1/4		1.1/4	1	R18
1.1/2						R19
	1.1/2	1.1/2		1.1/2		R20
					1.1/4	R21
2						R22
	2	2			1.1/2	R23
				2		R24
2.1/2						R25
	2.1/2	2.1/2			2	R26
				2.1/2		R27
					2.1/2	R28
3						R29
						R30
	3	3	3			R31
					3	R32
				3		R35
4						R36
	4	4	4			R37
					4	R37
				4		R39



Соединительные муфты

Восьмиугольные и овальные соединительные муфты дополняют ассортимент металлических уплотнителей фирмы CARRARA. Выполняются из следующих материалов: Soft Iron, AISI 304, 316, 321, 334, а также из их комбинаций. Обладают необходимыми сертификатами.

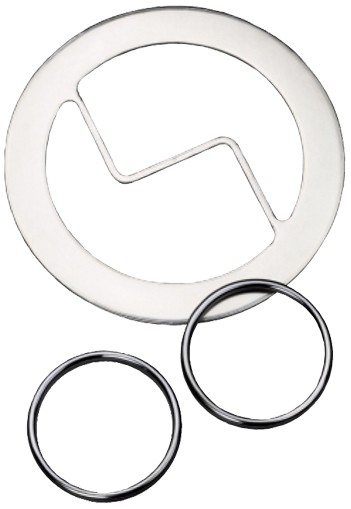

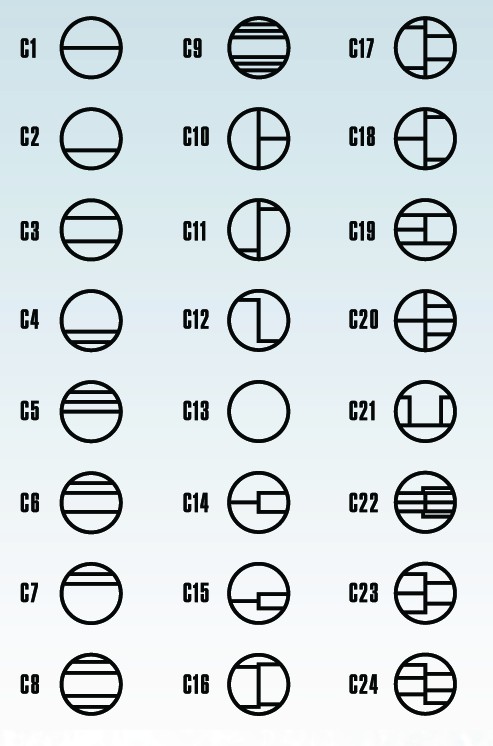

Уплотнители с покрытием

Применяются в теплообменниках. Изготавливаются из всех типов стали, имеют различные размеры и конфигурацию.
