Антиэкструзивные уплотнительные системы

Carrara разработала отвечающие высоким стандартам технические решения проблем, связанных с опасностью выдавливания сальниковых набивок из регулирующих клапанов и теплообменников.

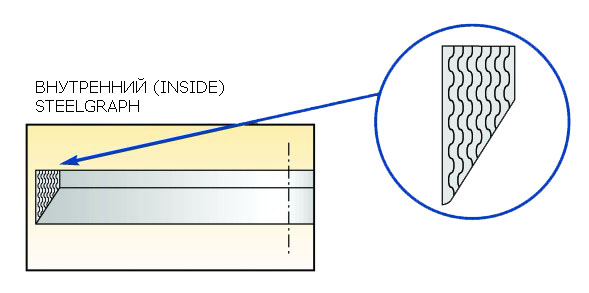

Внутренний (inside) Steelgraph

Применяется для замены уже устаревших посеребренных прокладок из железа Армко.

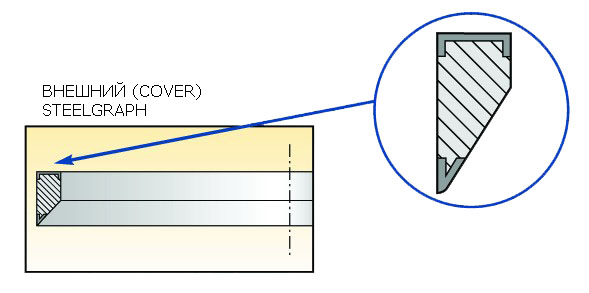

Внешний (cover) Steelgraph

Не соединяется с железом. Препятствует выдавливанию графита. Применяется во всех узлах, подверженных действию высокого давления и температуры, а также там, где существует риск выдавливания уплотнительной системы. (На электростанциях в теплообменниках высокого и низкого давления.)

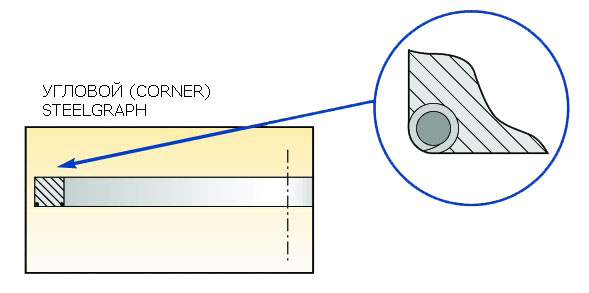

Угловой (corner) Steelgraph

Альтернативное техническое решение, выработанное в сотрудничестве с потребителями. Может применяться после проверки рабочих условий системы и зазоров в сопряжениях.

Фланцевые уплотнители для регулирующих клапанов

Carrara предлагает полный ассортимент классических фланцевых уплотнителей для регулирующих клапанов и фланцевых соединений.

Кольца Valvograph

Огнеупорные кольца из расширенного минерального графита ZV48E и ZV48J диаметром до 1,5 мм.

Фланцевые уплотнители Planisteel

Спирально-навитые фланцевые уплотнители из любой стали и с любым наполнителем. Диаметр до 2 мм.

Фланцевые уплотнители Planigraph

Planigraph LGRF/C и LGR/C. Плоские графитовые фланцевые уплотнители со стальной фольгой.

Огромный опыт поставок, а также сотрудничество с наиболее престижными производителями регулирующих клапанов позволяет компании Carrara предлагать наиболее эффективные решения проблем потребителей

Параметры скручивания

В рабочем состоянии фланцевые уплотнители всегда должны проявлять упругость. Перегрузки для них очень опасны, поскольку приводят к потере этого свойства и деформации. Мы даем некоторые советы относительно того, как лучше сохранить первоначальные качества фланцевых уплотнителей.

	Радиальное давление на сальниковые кольца Количество сальниковых колец обычно составляет от 5 до 7 штук. Радиальное давление на каждое кольцо уменьшается от первого к последнему.
	Сжатие штампованных графитовых колец Плотность ненагруженного кольца зависит от предварительной нагрузки, полученной при формовке. Таким образом, легко определить деформацию кольца, его конечную плотность и сжимающую нагрузку.

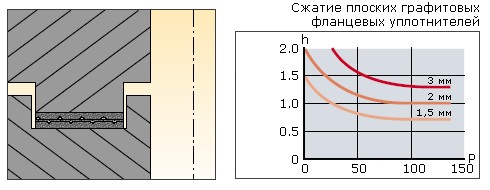

	Сжатие плоских графитовых фланцевых уплотнителей Сжатие плоских графитовых фланцевых уплотнителей происходит уже при малой нагрузке. При дальнейшем увеличении нагрузки дальнейшее сжатие прекращается. Скручивание также происходит уже при малых нагрузках.

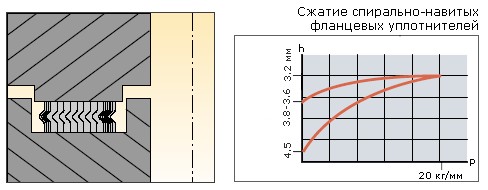

	Сжатие спирально-навитых фланцевых уплотнителей Упругая деформация спирально-навитых фланцевых уплотнителей происходит в диапазоне от 25 до 30 % от их номинальной толщины.
