Графитовая лента Ribbon Valvograph
Когда и как использовать Valvograph
Ribbon Valvograph применяется либо в качестве временной замены существующего герметика, либо для устранения мелких дефектов набивочной камеры или фланцевых соединений.

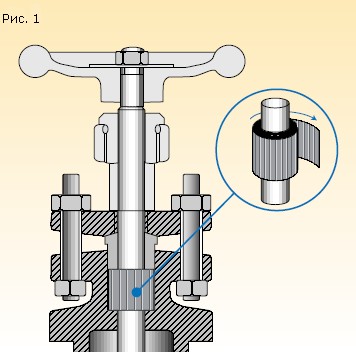

В случае применения Ribbon Valvograph в качестве заменителя сальниковой набивки, ее следует намотать на вал до необходимой толщины (рис. 1) и затолкнуть в камеру. Лента сама распределится по всему объему.
Если необходимо усилить уже имеющийся герметик, оберните вокруг него адгезивную ленту и затолкните в камеру.

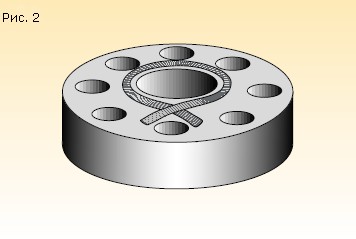

Если Ribbon Valvograph применяется на фланцевых соединениях, распределите ее по окружности существующей сальниковой набивки(рис. 2).
ТЕХНИЧЕСКИЕ ДАННЫЕ | |||
---|---|---|---|
Тип NG |
Тип NGA |
||
Толщина | 0,35 мм | Толщина | 0,35 мм |
Чистота | 99,85% | Чистота | 99,85% |
Плотность | 1 гр./см3 | Плотность | 1 гр./см3 |
Температура - запирающее давление | ||
---|---|---|
Тип NG | Тип NGA | |
Температура в паре | 550°C | 550°C |
Температура в воздухе | 400°C | 400°C |
Минимальная нагрузка запирающего давления | 20 Н/мм2 | 20 Н/мм2 |
Максимальная нагрузка запирающего давления | 80 Н/мм2 | 80 Н/мм2 |
Набивка | |
---|---|
Ширина | Длина |
6 мм | 20 м |
10 мм | 20 м |
12 мм | 20 м |
15 мм | 20 м |
20 мм | 20 м |
25 мм | 20 м |
30 мм | 20 м |
