Благодаря непрерывным контактам с конечными потребителями и производителями регулирующих клапанов Carrara постоянно совершенствует свою продукцию, ориентируя ее на применение как в обычных, так и в нестандартных условиях.
Предлагаемые ниже уплотнительные комплекты удовлетворят ваши самые высокие требования. Carrara строго следит за качеством своей продукции на всех стадиях ее производства. Кроме того, перед отправкой продукция проходит тестовую проверку.
Вся продукция имеет необходимые сертификаты качества.
Графитовые кольца

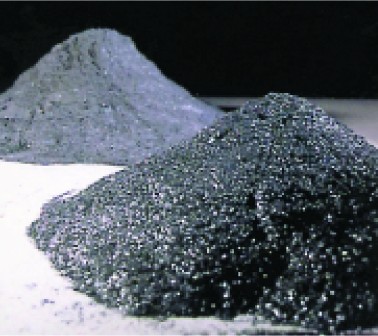

Графит - минерал, на стадии предварительной очистки представляющий собой пластинки с достаточно чистыми кристаллами. При последующей обработке пластинок получаются "хлопья", которые под давлением преобразуются в фольгу из минерального графита.
На рынке чистота графита варьируется от 95% до 99,85%, но последний используется только в ядерной технологии. Стандартный графит, с наилучшим соотношением цены-качества, имеет чистоту 98%, хотя часто требуется 99,85-процентный графит с пассивными коррозийными ингибиторами.
Carrara производит Valvograph E с минимальной чистотой 99,5% и, по требованию, Valvograph 3 с минимальной чистотой 99,85%. В состав обоих входит пассивный коррозийный ингибитор.
Штампованные кольца из расширенного графита
Кольца из чистого расширенного минерального графита производятся из графитовых лент, по ширине, длине и плотности соответствующих параметрам колец.
Два кольца, одинаковых по размерам и весу могут иметь совершенно разные свойства упругости.
Различные свойства колец определяются их типологией и плотностью на линейный сантиметр.
Эффективность колец Carrara достижима благодаря специальному оборудованию, следящему за их плотностью и линейной толщиной. Положитесь на нашу компетентность, и вы всегда будете пользоваться продукцией высшего качества.
Десять вопросов и ответов по уплотнительным комплектам
- Какой допуск в отношении номинальных диаметров штока и набивочной камеры может иметь кольцо из расширенного минерального графита?
-
Внешний диаметр: +0,15/ -0,00 мм
Внутренний диаметр: +0,00/ -0,15 мм - Насколько кольца из расширенного минерального графита могут компенсировать отклонение от номинальных диаметров штока и набивочной камеры?
- Предпочтительно использовать кольца с отличным от квадратного сечением. Последние имеют исключительную компенсационную способность в радиальном направлении.
- Насколько высоким должен быть уплотнительный комплект, или из какого количества колец он должен состоять?
- Идеальный комплект состоит из 5 - 7 колец, из которых первое и последнее (Top & Bottom) - сальниковые набивки, а промежуточные - штампованные кольца из расширенного минерального графита.
- Насколько сильно надо закручивать регулировочный клапан?
- Уплотнительный комплект работает при 25 - 37-процентном сжатии, в зависимости от рабочего давления системы.
- Является ли гидравлическое испытание достаточным, чтобы определить годность сальниковой набивки?
- Нет. Гидравлическое испытание проводится для определения годности регулирующего клапана; оно проводится в статическом режиме при обычной температуре и в течение короткого промежутка времени.
- В чем разница между сальниковой набивкой из расширенного минерального графита и сальниковой набивкой из PAN-волокна?
- Различие в материале и в применении набивок. Набивка из расширенного минерального графита не пропитана и применяется для замены штампованных колец из минерального графита (срединных колец). Набивка из PAN-волокна (синтетическое графитовое волокно) применяется в качестве верхнего и нижнего колец (Top & Bottom) внутри уплотнительного комплекта.
- В чем разница между активным и пассивным коррозийным ингибитором?
- Активный ингибитор (цинк) защищает систему клапана тем, что вместо молекул железа окисляются молекулы цинка (ZnO вместо FeO2). Пассивный ингибитор (молибдат бария) создает на поверхности штока и набивочной камеры защитную пленку, которая не дает развиваться процессу окисления.
- Что такое "испытание на огнестойкость", или FIRE TEST?
- "Испытание на огнестойкость" - испытание регулирующего клапана в условиях огня. По показаниям манометра определяется, через какое время падает давление, т.е. когда клапан начинает протекать. Для успешного прохождения испытания протечка не должна произойти раньше определенного времени. Испытанию также подвергается и уплотнительный комплект, основное внимание в котором уделяется кольцам Top & Bottom. Не все сальниковые набивки огнестойки.
- Что такое "проверка утечки"?
- Проверка герметичности систем регулирующего клапана или других узлов (насосов, фланцевых соединений) в рабочем режиме на наличие утечки по определенным параметрам.
Производители, наряду с гидравлическими испытаниями, придерживаются следующего протокола:1 - газ: гелий 2 - эмиссия: 1,3 *10-5 ÷ 5*10-4 мбар *л/с 3 - температура: окружающей среды 4 - давление: 9, 50, 100 бар 5 - пара: Н*м (определяется в зависимости от клапана) 6 - количество циклов: 500 7 - скорость цикла: 1 ÷ 3 мин/цикл 8 - измерения:
I) в начале подачи под давлением
II) через 30 мин.
III) в конце механических циклов - Очень важное значение имеют сальниковые набивки TOP & BOTTOM, из которых выполняются верхние и нижние кольца уплотнительного комплекта.
- Кольца TOP & BOTTOM применяются в качестве антиэкструдеров, эксцентрокомпенсаторов, компенсаторов неровностей набивочных камер, штоковых скреперов. Однако главная их функция заключается в том, чтобы передавать компрессию, возникающую между набивочной камерой и уплотнительным комплектом, на кольца из расширенного минерального графита, исключая разрушение последних. Участвуя в герметизации, кольца TOP & BOTTOM необходимы для лучшего функционирования колец из расширенного минерального графита. Кроме того, они применяются в случае повышенного рабочего давления в клапане, когда необходимо минимизировать эффект выдавливания. Carrara предлагает широкий выбор сальниковых набивок TOP & BOTTOM из карбографита для применения во всех отраслях промышленности.
